三相モジュラー マルチレベル コンバーター

R2026a
モデルを開く

この例では、三相モジュラー マルチレベル コンバーター (MMC) を開ループで制御する方法を説明します。各 MMC アームは 4 つのハーフブリッジ サブモジュールで構成されています。Y 結線された直列 RLC 構造がシステムの負荷となります。

モデル

Simscape ログからのシミュレーション結果

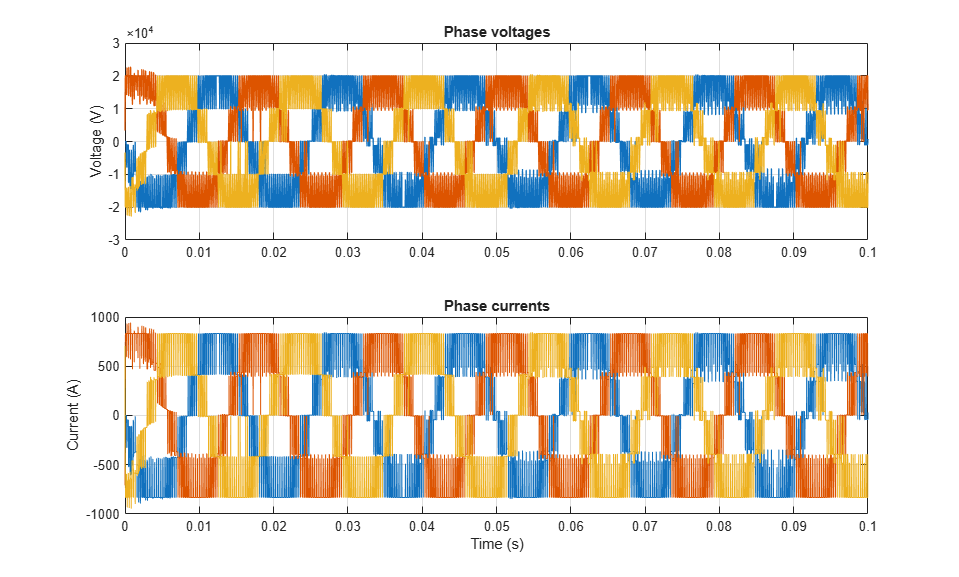

以下のプロットは、相電圧と相電流を示しています。
