線路

R2026a

ケーブル、結合線、伝送線路

ケーブルや線路を用いて、単相電力や三相電力を伝送します。

ケーブルや経路のモデル化にどのブロックを使用したらよいかについては、Choose Blocks to Model Cables or Linesを参照してください。

Simscape ブロック

	AC Cable (Three-Phase)	Three-phase AC power cable
	Coupled Lines (Pair)	Magnetically coupled two lines
	Coupled Lines (Three-Phase)	Magnetically coupled three-phase lines
	DC Cable	High-fidelity frequency-dependent DC cable (R2025a 以降)
	Frequency-Dependent Overhead Line (Three-Phase)	Three-phase overhead line which includes effects that vary as a function of frequency
	Transmission Line	Delay-based, lumped parameter, or distributed transmission line
	Transmission Line (Three-Phase)	Three-phase transmission line using lumped-parameter pi-section line model

トピック

Model Cables and Lines in Simscape

Determine whether you need a delay-based, lumped-parameter, or distributed model and select a block that uses that model to represent your conductor arrangement.
- ステップ 1: Choose Mathematical Models that Represent Cables or Lines
- ステップ 2: Choose Blocks to Model Cables or Lines

注目の例

被覆がボンディングされた AC ケーブル

この例では、複数のπ型セクションで構成される三相ケーブルモデルを説明します。各相は導電性被覆で覆われています。導電性被覆は、ケーブルのどちらかの端で単純な抵抗を介して接地接続します。高電圧源は、電力ケーブルを介して不平衡抵抗負荷に電力を供給します。被覆は、直列ボンディングまたは交差ボンディングのどちらかになるように構成できます。π型セクションの数を設定することもできます。π型セクションの数を増やすと、精度は向上しますが、シミュレーション速度は遅くなります。収束を容易にするため、電圧源には内部インピーダンスが含まれています。

モデルを開く

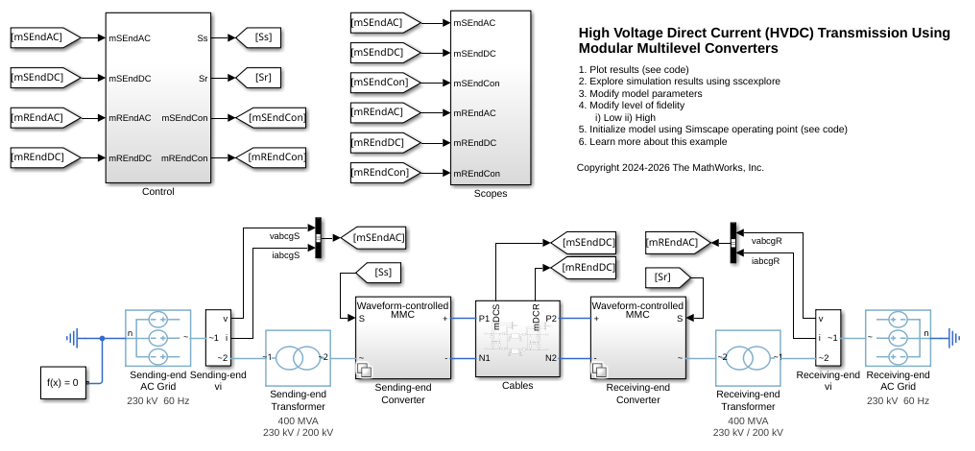

Model High-Voltage Direct-Current Transmission Using Modular Multilevel Converters

Models a high-voltage, direct-current (HVDC) transmission system using modular multilevel converters (MMC).

R2025a 以降
モデルを開く

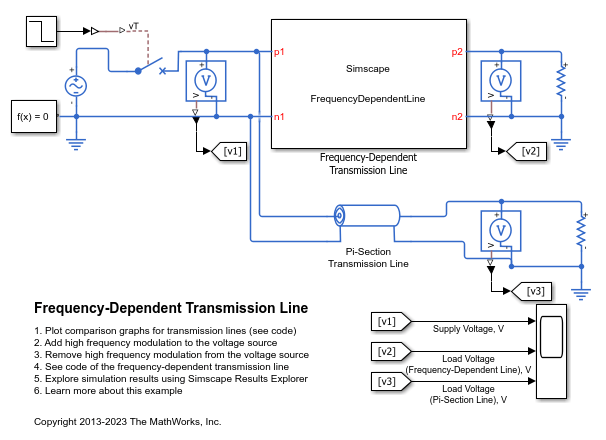

周波数依存伝送線路

この例では、周波数依存伝送線路のカスタムモデルを示します。最初に、特性アドミタンスと伝播関数が、周波数依存の抵抗、リアクタンス、サセプタンスから導出されます。派生値は、RF Toolboxを使用して近似されます。次に、近似されたパラメーターに基づいて、Simscapeで普遍的線路モデル (ULM) [1] が実装されます。周波数依存伝送線路モデルの結果と、従来のπ型セクション伝送線路モデルの結果が比較されます。

モデルを開く

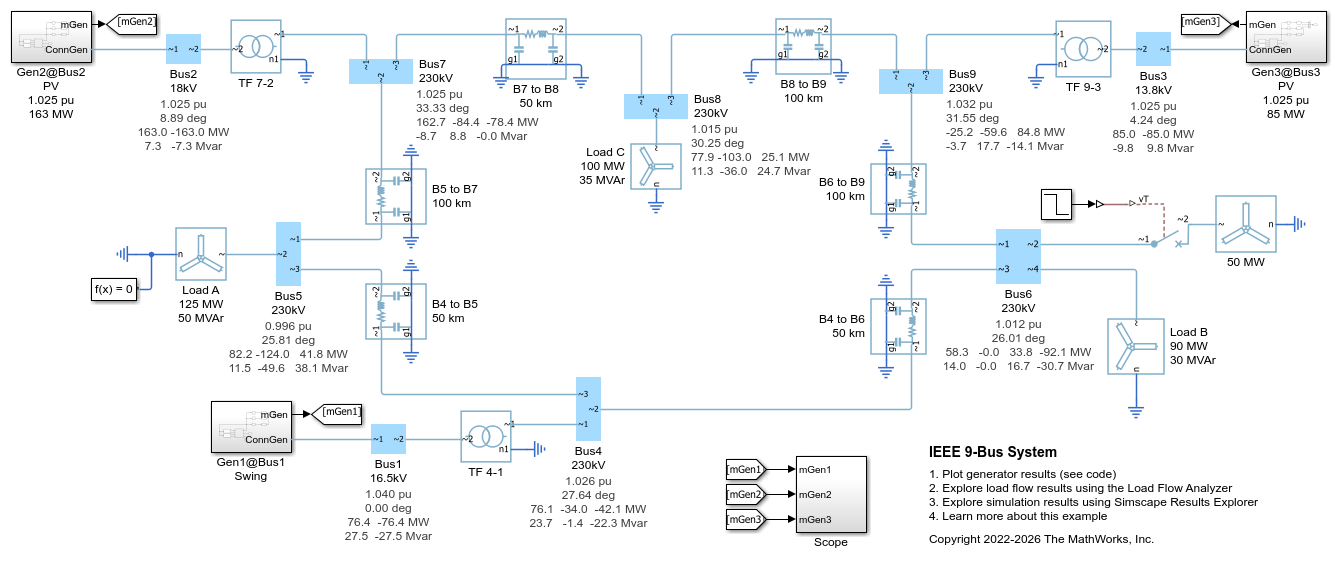

IEEE 9 母線システム

この例では、9 母線の三相電力システムネットワークをモデル化する方法について説明します。この例は、IEEE® のベンチマークテストケースに基づいています。詳細については、『Power System Control and Stability』 (P. M. Anderson および A. A. Fouad 著、IEEE Press、2003) を参照してください。

モデルを開く
