エンコーダーと変換器
R2026a物理量から電気信号、またはその逆のエンコードおよび変換を行います。
Simscape ブロック
 | Hall-Effect Rotary Encoder | Four-element Hall-effect rotary encoder |
 | Incremental Shaft Encoder | Behavioral model that converts angular position to electrical pulses |
 | Inductive Rotor Position Sensor | Inductive rotor position sensor with four inductive coils |
 | Light-Emitting Diode | Exponential light-emitting diode with optical power output port |
 | Peltier Device | 電熱冷却器または熱電発電機 |
 | Photodiode | Photodiode with incident flux input port |
 | Pressure Transducer | Pressure transducer that converts pressure measurement into voltage |
 | PTC Thermistor | Positive temperature coefficient (PTC) thermistor |
 | Resolver | Rotary transformer that measures angle of rotation |
 | Strain Gauge | Deformation sensor |
 | Thermistor | Negative temperature coefficient thermistor using B-parameter equation |
 | Thermocouple | Sensor that converts thermal potential difference into electrical potential difference |
トピック
- 基本的な電気モデリング手法
Simscape™ Electrical™ を使用してエレクトロニクス システム、メカトロニクス システム、および電力システム ネットワークを作成する際に、Simscape のモデル化のルールを適用する。
- 三相端子
三相線用の複合端子または単相線用の展開端子を使用して、三相ブロックを接続します。
- データ シートからのブロックのパラメーター化
メーカーのデータ シートに記載されたデータと一致するようブロック パラメーターを指定するために使用する手法の概要。
注目の例

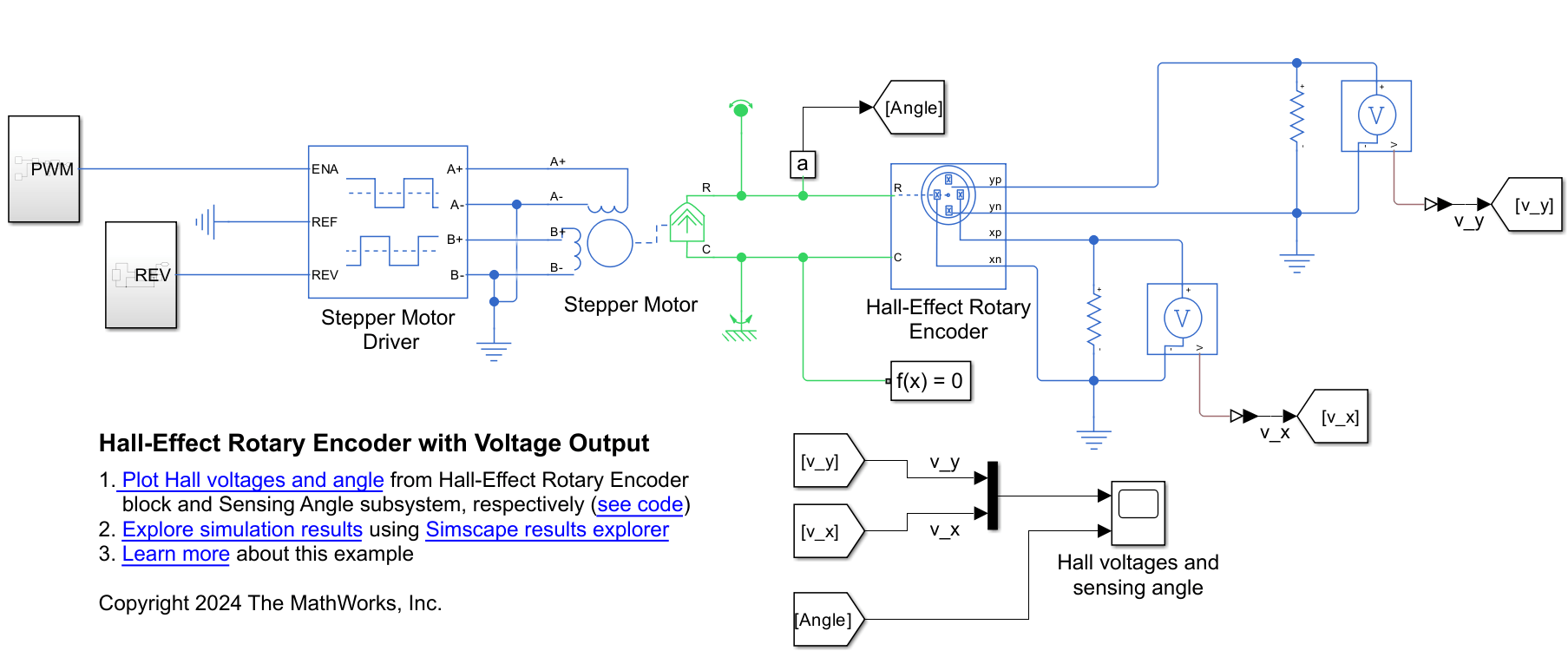

Sense Stepper Motor Angle Using Hall-Effect Encoder
Detect the angle of a stepper motor using a Hall-Effect Rotary Encoder block.
熱電冷却器としてのペルチェ素子の使用
この例では、冷却モードで動作する、高温側の温度を 50℃に設定したペルチェ素子を示します。冷却モードでは、ペルチェ式セルのパフォーマンス係数 (COP) は、熱電冷却器 (TEC) を通じて伝達された熱の合計を入力電力で除算した値 COP = Qc/Pin に等しくなります。

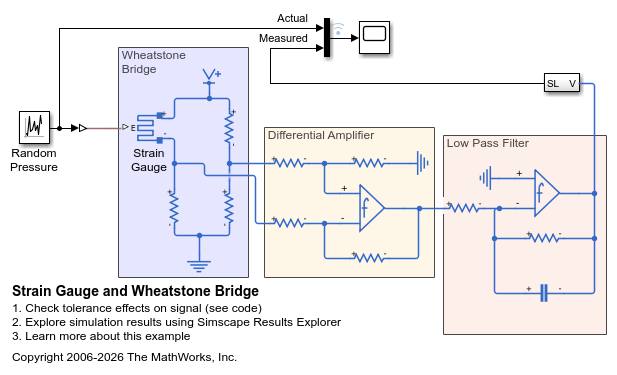

ひずみゲージとホイートストン ブリッジ
このモデルは、ひずみゲージと測定アンプをモデル化する方法を示します。ひずみゲージは、ホイートストン ブリッジの 1 つのレッグを形成し、このレッグが差動アンプに接続されています。次に、2 番目のオペアンプを使用して、測定信号へのローパス フィルターを増幅して適用します。オペアンプはシステム レベルでモデル化され、開ループ帯域幅、ゲイン、最大スルー レートなどのパラメーターはユーザーが指定します。この回路では、ダイナミクスは主にローパス フィルターによって設定されます。オペアンプの帯域幅と最大スルー レートは、ステップ応答にほとんど影響しません。

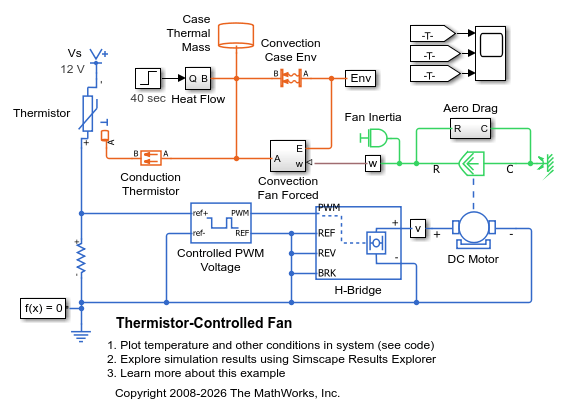

サーミスター制御ファン
このモデルは、基本の熱、機械、および電気コンポーネントを使用してサーミスタ制御ファンをモデル化する方法を示します。熱発生器は、時間ゼロで 2 W を生成し始め、これが 40 秒で 20 W まで増加します。このためサーミスタの温度が上昇するので、抵抗が減少し、PWM 基準ピンにかかる電圧が増加します。これにより PWM 周波数が増加し、その結果平均モーター電流が増加して、ファンが加速します。ファン速度の上昇によってデバイスの対流冷却が増大し、デバイスの温度上昇が緩和されます。
Measure Temperature During Quenching of Steel Using Thermocouple Block
Use the Thermocouple block to measure the temperature of steel during quenching. During quenching, you heat the steel to a temperature above its recrystallization temperature and then rapidly cool the steel by submerging it in liquid. Because of the high temperature, you cannot use traditional temperature measurement apparatus such as thermistor-based or semiconductor-based temperature sensors or liquid thermometers. To measure temperatures in such harsh environments, industries and laboratories employ thermocouples, which convert thermal potential difference to electrical potential difference.
