気体封入型アキュムレータの試験リグ

モデルを開く

この例では、Gas-Charged Accumulator (IL)ブロックの試験リグを示します。オリフィスが閉じている状態で、圧力源からアキュムレータに圧力が充填されます。アキュムレータの充填圧力がチェック バルブによって維持され、オリフィスが開くとアキュムレータから放出されます。

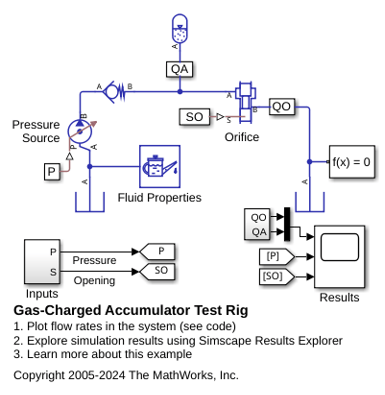

モデル

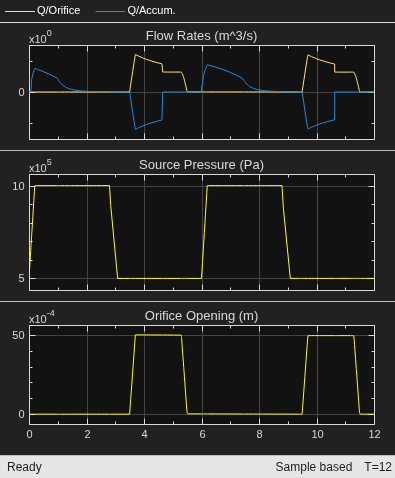

Scope からのシミュレーション結果

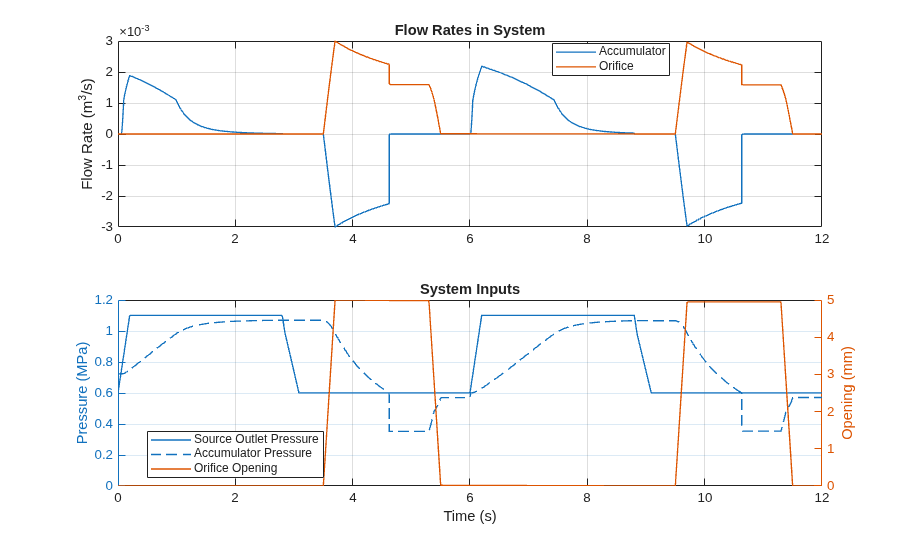

Simscape ログからのシミュレーション結果

以下のプロットは、2 サイクルのアキュムレータの充填と放出を示しています。オリフィスが閉じている間は、供給圧が増加し、アキュムレータに圧力が充填されます。供給圧が低下したときは、チェック バルブによってアキュムレータ内の圧力が維持されます。オリフィスが開くと、アキュムレータから圧力が放出されます。アキュムレータが空になると、供給圧が低下するため、オリフィスを通過する流量は減少します。オリフィスが再び閉じると、このサイクルが繰り返されます。
