plot

アルファ形状のプロット

説明

plot(shp) は、アルファ形状 shp を Figure ウィンドウにプロットします。

plot(shp,Name,Value) は、1 つ以上の Name,Value のペアの引数によって指定された追加オプションを使用します。指定できる Name,Value のペアの一覧については、Patch のプロパティ を参照してください。

h = plot(___) は、前述のいずれかの構文を使用して Patch オブジェクトのハンドルを返します。

すべて折りたたむ

3 次元の点の集合を作成します。

[x1, y1, z1] = sphere(24);
x1 = x1(:);
y1 = y1(:);
z1 = z1(:);
x2 = x1+5;
P = [x1 y1 z1; x2 y1 z1];
P = unique(P,'rows');

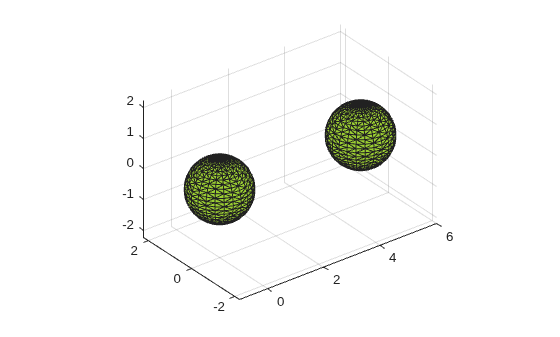

アルファ半径を 1.5 にしてアルファ形状を作成し、プロットします。

shp = alphaShape(P,1.5);
plot(shp)

Figure contains an axes object. The axes object contains an object of type patch.

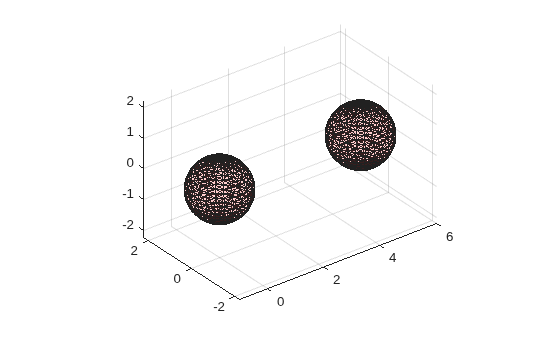

指定した色と透明度でアルファ形状をプロットします。

plot(shp,'FaceColor','red','FaceAlpha',0.1)

Figure contains an axes object. The axes object contains an object of type patch.

入力引数

すべて折りたたむ

アルファ形状。alphaShape オブジェクトとして指定します。詳細については、alphaShape を参照してください。

例: shp = alphaShape(x,y) は、座標 (x,y) の点から 2 次元の alphaShape オブジェクトを作成します。

出力引数

すべて折りたたむ

Patch オブジェクトのハンドル。ハンドルとして返されます。詳細については、patch オブジェクトの紹介を参照してください。

バージョン履歴

R2014b で導入
